Носимоспособност на асфалта: от какво зависи и как се проверява

1. Какво всъщност означава „носимоспособност“?

В ежедневния разговор често казваме:

„Асфалтът е здрав.“

По-точно е да разглеждаме структурната способност на цялата настилка.

Една типична гъвкава конструкция може да включва:

• един или повече асфалтови пластове;
• минерална основа;
• при необходимост подоснова;
• функционални разделителни или дренажни елементи;
• земна основа.

Тези части работят заедно.

FHWA описва дефлексията на настилката именно като реакция на цялата система — повърхност, основа, подоснова и земна основа, а не само на асфалта. При една и съща приложено натоварване по-слабите конструкции обикновено се деформират повече. Източник: FHWA

Това е причината носимоспособността да не може да бъде сведена до едно универсално число в kN/m².

Инженерната оценка може да включва дебелини, твърдост на слоевете, деформации, характеристики на земната основа и поведението на системата под натоварване.

2. Как едно колело натоварва цялата конструкция

Представете си автомобилна гума върху асфалта.

Точно под гумата натоварването е концентрирано върху сравнително малка площ.

По-дълбоко в конструкцията то се разпределя върху все по-голяма зона.

Условно:

гума → асфалтови пластове → минерална основа → земна основа.

Затова задачата на конструкцията не е просто:

„да не се счупи асфалтът“.

Тя трябва да ограничава критичните напрежения и деформации в различните пластове.

Ако един от тях е съществено по-слаб, проблемът може да започне там — а да стане видим чак на повърхността.

НАТОВАРВАНЕ · КОНСТРУКЦИЯ

Важно уточнение:

Геотекстилът и дренажът в схемата не са задължителни за всяка настилка. Те се използват според функцията, почвата и конкретното проектно решение. FHWA също разглежда геотекстилите като разделителни, филтриращи или стабилизиращи елементи при определени условия, а не като универсален слой под всяка настилка. Източник: FHWA

3. Носимоспособност, уплътненост и дебелина не са едно и също

Тези три понятия много често се смесват.

Но между тях има важна разлика.

Дебелина

Казва ни колко материал има в даден пласт.

Уплътненост

Описва състоянието на конкретния материал след уплътняване спрямо определена референтна стойност.

Носимоспособност

Описва как цялата конструкция реагира на натоварването.

Един пласт може да има добра достигната плътност, а системата отдолу да е слаба.

Може да имаме голяма дебелина асфалт, но активен слаб участък в земната основа.

И обратното — рационално проектирана конструкция не е задължително най-дебелата възможна.

Това разграничение е едно от най-важните неща, които собственикът може да разбере преди строителството.

4. Натоварването не е само теглото на автомобила

Тук има една важна практическа разлика.

Две превозни средства могат да тежат приблизително еднакво, но да натоварват площта по различен начин.

За конструкцията значение имат:

• осовите натоварвания;
• конфигурацията на осите;
• броят повторения;
• скоростта;
• спиранията;
• завиването;
• маневрирането;
• статичният престой;
• концентрацията на движението по една и съща траектория.

Съвременните методи за проектиране разглеждат натоварването като повтарящо се въздействие във времето, а не просто като общото тегло на едно превозно средство. Източник: FHWA

Представете си два обекта.

На първия автомобилът влиза веднъж вечер и сутрин излиза.

На втория бус за доставки влиза двадесет пъти на ден, спира на едно и също място и всеки път завива с натоварена предна ос.

Квадратните метри може да са еднакви.

Натоварването — не.

5. Земната основа: мястото, където започва конструкцията

Когато приключим асфалтирането, земната основа повече не се вижда.

Но тя продължава да работи всеки ден.

Ако теренът е:

• устойчив и еднороден;
• правилно подготвен;
• без локални меки участъци,

слоевете над него имат стабилна опора.

Но ако има:

• стар насип;
• разрохкана зона;
• изкоп за комуникации;
• органичен материал;
• влаго-чувствителна почва;
• локално размекване;

една и съща конструкция може да реагира съвсем различно само на няколко метра разстояние.

Затова не е надеждно да използваме готови твърдения от типа:

„в Бояна винаги…“
„в Люлин винаги…“

Кварталът може да ни даде контекст.

Но адресът не е геотехническо изследване.

6. Минералната основа: не просто количество чакъл

Клиентът често пита:

„Колко сантиметра чакъл ще има?“

Това е разумен въпрос.

Но не е единственият.

Основата трябва да бъде разгледана едновременно през:

вида на материала;

зърнометрията;

дебелината;

равномерността;

уплътняването;

влажността;

състоянието на терена под нея.

При гъвкавите настилки минералната основа е важен участник в структурната способност на системата и в разпределението на натоварването. Източник: FHWA

Ето защо вместо твърдението:

„Трябват 25 cm чакъл.“

по-полезният въпрос е:

„Каква минерална основа е необходима върху този терен за това бъдещо натоварване?“

Подробно тази тема сме отделили в ръководството за ролята и дебелината на основата под асфалта.

А когато проблемът е самото изпълнение на този пласт, има отделна статия за последствията от лошо уплътнена основа.

7. Къде влиза дебелината на асфалта?

Дебелината има значение.

Това не трябва да се омаловажава.

Но тя е един вход в уравнението, а не цялото уравнение.

По-дебел конструктивен пласт може да разпредели натоварването различно и да промени структурната реакция.

Но има граница на логиката:

допълнителни сантиметри отгоре не могат автоматично да поправят активен проблем отдолу.

Има и още един практически детайл.

Дебелината на конкретния асфалтов пласт трябва да бъде съвместима със сместа и размера на агрегата, за да може материалът да бъде правилно разстлан и уплътнен. Asphalt Institute например свързва минималната практична дебелина на плътни смеси с номиналния максимален размер на агрегата. Източник: Asphalt Institute

Затова:

„повече сантиметри“

не е професионален заместител на:

„правилна конструкция“.

Имаме отделна статия точно за този парадокс — защо еднаква дебелина асфалт може да има различен живот.

8. Уплътняването: най-опасната цифра без контекст

Често се срещат твърдения от типа:

92% за двор.
95% за паркинг.

Това звучи много технически.

Но без да кажем спрямо какво, процентът е почти безполезен.

Asphalt Institute описва няколко референтни подхода за задаване на плътност — например спрямо лабораторна плътност, максимална теоретична плътност или контролен участък. Един и същ написан процент може следователно да има различен технически смисъл. Източник: Asphalt Institute

Затова правилният въпрос е:

„Каква плътност е зададена за конкретния материал и спрямо коя референтна стойност се проверява?“

Това важи за асфалтовата смес.

За несвързаната минерална основа могат да се използват други критерии и методи.

Точно затова не трябва да използваме една цифра като универсален знак за качество на всички слоеве.

9. Асфалтовата смес участва в носимоспособността, но не я създава сама

Асфалтовите пластове имат собствена твърдост и структурна функция.

Но качеството им зависи от повече от названието на сместа.

Имат значение:

• минералният скелет;
• свързващото вещество;
• въздушните кухини;
• дебелината на пласта;
• температурата;
• хомогенността;
• уплътняването.

Затова правило от типа:

„СА 16/22 = висока носимоспособност, СА 8/12 = ниска“

е прекалено опростено.

Големината на зърното сама по себе си не определя носимоспособността на цялата настилка.

За материала имаме отделно подробно ръководство: какво представлява асфалтовата смес и от какво зависи качеството ѝ.

Тук фокусът е върху конструкцията като система.

Така разграничаваме свойствата на материала от поведението на цялата настилка.

10. Водата: защо конструкцията може да стане по-слаба след дъждовен сезон

Една и съща конструкция не реагира еднакво при всички условия.

Влагата може да промени свойствата на земната основа и несвързаните минерални пластове.

Това е причината при проектирането да се мисли както за:

повърхностното отвеждане на водата,

така и при необходимост за:

водата вътре в конструкцията.

Но от това не следва:

„дренажна тръба под всеки асфалт“.

Нито:

„геотекстил навсякъде“.

FHWA разглежда дренажните и геосинтетичните слоеве според функцията им — разделяне, филтрация, отвеждане на вода или стабилизация при конкретни условия. Източник: FHWA

Правилното инженерно решение е:

първо да разберем какъв воден проблем съществува, после да изберем средство за него.

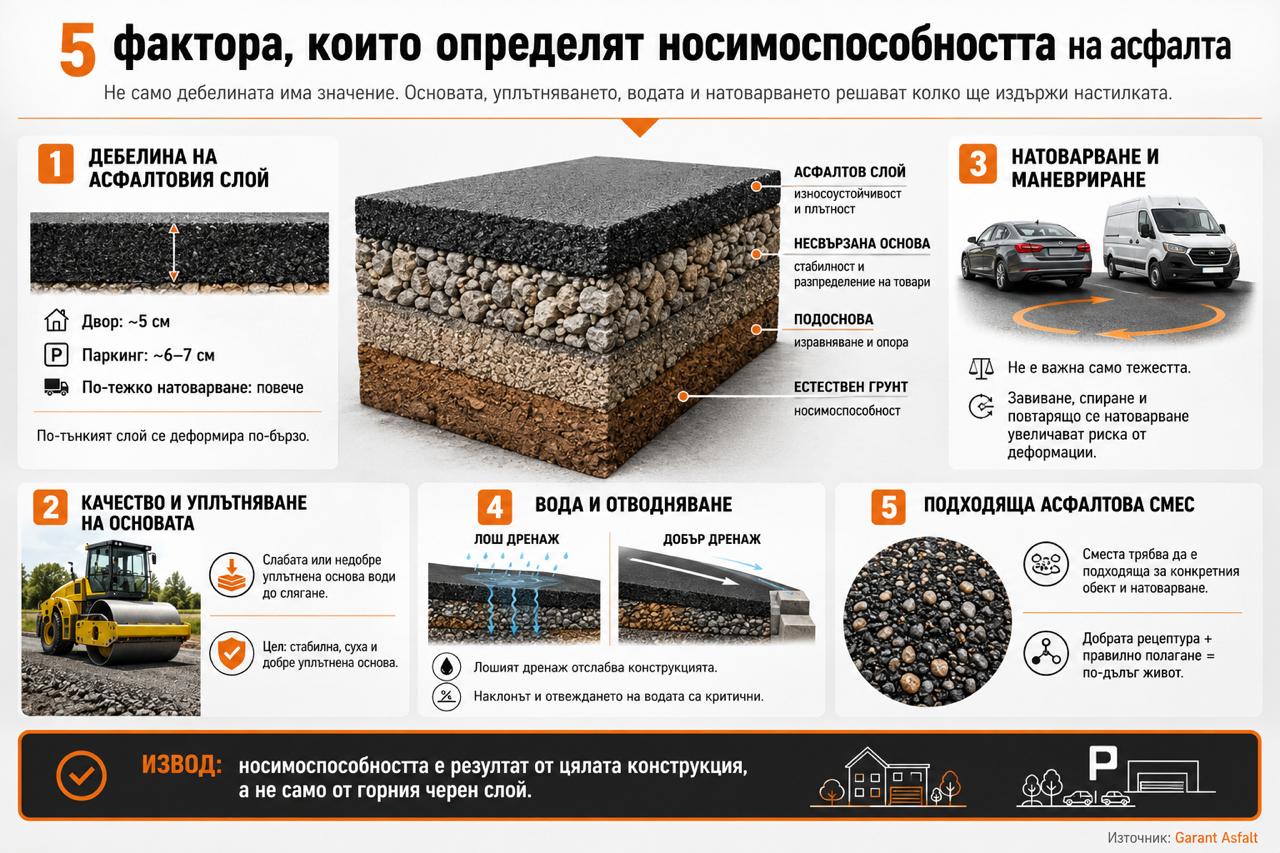

11. Седемте фактора на една здрава конструкция

Седемте фактора могат да се обобщят така.

НОСИМОСПОСОБНОСТ · 5 ПРАКТИЧНИ ФАКТОРА

Затова не трябва да свеждаме носимоспособността до твърдения като:

„95% = 10–12 години“.

Няма:

„5 cm = добра носимоспособност“.

Няма:

„този камък е най-здрав“.

И точно затова таблицата е по-полезна.

12. Най-добрият момент да проверите носимоспособността е преди асфалта

Това е може би най-практичният извод от цялата статия.

След като пристигне асфалтовата смес, почти всичко под нея става невидимо.

Затова добрият контрол се извършва слой по слой.

Преди изкопа

Определяме бъдещата употреба.

След изкопа

Виждаме реалното състояние на терена.

След подготовката на земната основа

Проверяваме дали има локално слаби участъци.

След минералната основа

Преди да бъде скрита, проверяваме дебелина, нива, изпълнение и необходимите показатели за конкретния проект.

Едва след това

преминаваме към асфалтовите пластове.

Това е много по-силен контрол от:

„Ще видим след една година дали ще пропадне.“

13. Как се проверява земната и минералната основа?

Няма един универсален тест за всеки обект.

В зависимост от мащаба и задачата могат да се използват различни методи за оценка на:

• уплътняване;
• деформируемост;
• твърдост;
• характеристики на земната основа.

Тук е важно едно разграничение.

Плътност и деформационно поведение не са едно и също.

Например изпитване с натоварваща плоча оценява реакцията на слоя при натоварване според конкретния метод.

То не е просто уред, който казва:

„уплътнено е 95%“.

Затова е важно да не смесваме плътността с деформационното поведение на слоя.

14. Как се проверява готова асфалтова настилка?

Тук вече имаме няколко нива.

Визуален оглед

Може да открие:

• коловози;
• хлътвания;
• мрежови пукнатини;
• разрушаване около шахти;
• деформации.

Но това са симптоми.

Не измерване на носимоспособност.

Керн

От готовия асфалт може да бъде изваден цилиндричен образец.

Той може да даде информация за конкретната точка — например дебелината и структурата на асфалтовите пластове, а с подходящ лабораторен анализ и допълнителни материални характеристики.

Но кернът сам по себе си не показва как работи цялата конструкция.

Дефлекционни измервания

При по-големи съществуващи настилки може да се използва Falling Weight Deflectometer — FWD.

Устройството прилага известна динамично натоварване и измерва дефлексията в няколко точки около товара.

От формата на получения „басейн“ могат да бъдат оценявани структурната реакция на настилката и свойствата на различните слоеве. Източник: FHWA

Точно тук терминът носимоспособност придобива много по-реален смисъл от визуалното:

„изглежда здраво“.

15. Симптомът не ви казва автоматично кой слой е слаб

Тази разлика е особено важна при диагностика.

FHWA също разглежда уморното напукване и коловозите, свързани с нестабилност на основата и земната основа, като важни структурни дефекти. Източник: FHWA

Ако основният симптом вече е хлътване, отделно сме разгледали защо пропада асфалтът и как се търси причината.

16. Защо „ще сложим още един слой“ понякога е правилно — и понякога не

Това е много важна граница.

Нов асфалтов пласт може да бъде част от конструктивно усилване.

Това е реална инженерна практика.

Но има условие:

трябва да знаем какво усилваме.

Ако съществуващата конструкция е стабилна, допълнителният пласт може да промени структурната ѝ способност.

Но ако под него продължава да има:

• активен слаб терен;
• локално слягане;
• разрушена основа;
• проблем около стар изкоп;

новият асфалт не премахва причината.

Това е разликата между:

overlay

и

маскиране на дефект.

17. Три еднакви паркинга на хартия. Три различни задачи в реалността.

Да вземем три площи по 200 m².

Обект А — частен имот

Няколко леки автомобила.

Малко движения на ден.

Почти няма тежък транспорт.

Обект Б — офис

Отново 200 m².

Но автомобилите влизат и излизат през целия ден.

Някои места постоянно се натоварват при завиване.

Обект В — склад или сервиз

Площта пак е 200 m².

Но входът редовно поема бусове или товарни автомобили.

Маневрите се извършват почти на едно и също място.

Сравняването само на:

EUR/m²

или:

„колко сантиметра асфалт“

губи най-важната разлика между трите обекта.

Ето защо при реално асфалтиране на паркинг в София първо трябва да е ясно как ще се използва площта, а след това да се определя конструкцията.

18. Какво бих искал да видя в офертата?

Не бих търсил фразата:

„гарантирана носимоспособност“.

Без обяснение тя е просто маркетинг.

Бих искал да разбера:

За какво натоварване е предложено решението?

Какво ще се направи със съществуващия терен?

Какви пластове ще бъдат изградени?

Как са описани материалите?

Какви дебелини са договорени?

Как се контролира всеки етап?

Как ще се реши водата?

Какво се случва, ако след изкопа се открие слаб участък?

Тогава офертата започва да описва конструкция, а не само цена.

Цялата логика сме разгледали отделно в ръководството какво трябва да съдържа офертата за асфалтиране.

19. Пет въпроса преди първият камион с асфалт да пристигне

Има пет въпроса, които бих задал още докато основата е видима.

1. За какво реално натоварване е избрана тази конструкция?

Не „стандартна“.

Конкретно тази.

2. Съвпадна ли реалният терен с това, което очаквахме?

Това се разбира след изкопа.

3. Открихме ли локални слаби участъци?

Особено около комуникации, стари насипи и мокри зони.

4. Проверено ли е това, което след час ще бъде скрито?

След асфалтирането няма да можете просто да погледнете основата.

5. Ако условията са различни, кой взема решението преди работата да продължи?

Добрата техническа практика и добрата комуникация тук са едно и също нещо.

20. София има значение — но районът не е готова рецепта

Не е надеждно да разделяме кварталите с готови правила от типа:

Люлин = една почва.
Бояна = друга.
Овча Купел = трета.

Това е прекалено категорично.

В реалността дори в рамките на един имот могат да се срещнат:

• естествен терен;
• насип;
• стар изкоп;
• бетонови останки;
• локално овлажняване;
• различни предишни ремонти.

Затова районът е полезен като контекст за огледа, но не е рецепта за конструкцията.

Това е и по-професионалният отговор на клиента.

Не:

„В този квартал винаги правим 30 cm.“

А:

„Нека първо видим какво има на този конкретен обект.“

Често задавани въпроси
