Преход между асфалт и пръст или чакъл: как се прави здрав ръб

Защо асфалтът е най-уязвим точно по свободния ръб

В средата на настилката асфалтовият пласт е ограничен и подпрян от съседния материал.

При свободния край тази странична подкрепа липсва.

Asphalt Paving Handbook отбелязва, че плътността обикновено е най-трудна за постигане именно близо до неподпрения ръб и че той трябва да бъде уплътнен внимателно, докато сместа все още е достатъчно гореща. (Asphalt Paving Handbook)

Това е важна подробност.

Ръбът не става слаб чак след година.

Условията за бъдещ проблем могат да бъдат създадени още в момента на полагането.

Ако после и съседният чакъл или почва загубят ниво, натоварването върху тази зона става още по-неблагоприятно.

На оглед първо гледаме не ръба, а траекторията на гумите

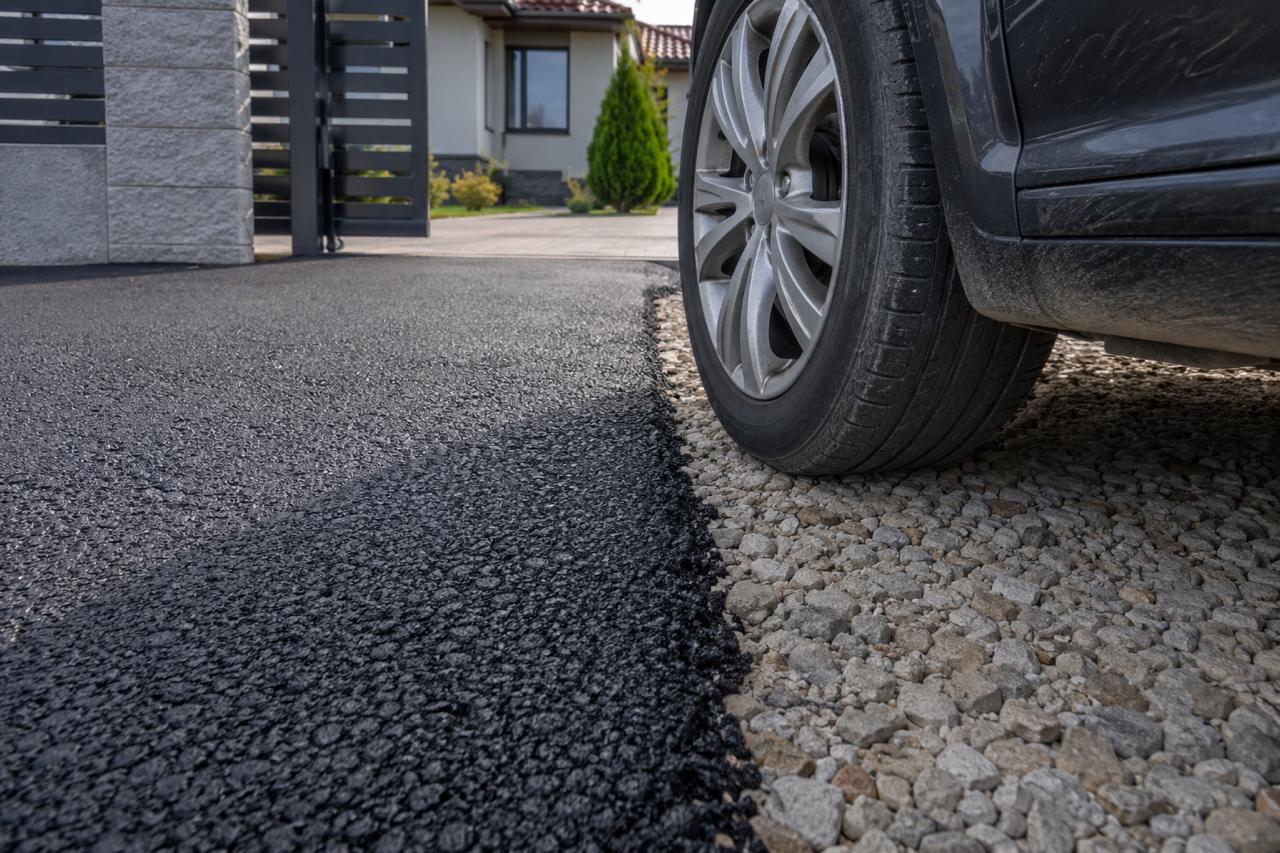

Представете си вход към частен двор.

Асфалтът завършва точно при портата и след него започва чакъл.

На пръв поглед всичко изглежда добре.

Но автомобилът влиза под ъгъл.

Всяко влизане и излизане кара предното колело да стъпва точно върху левия асфалтов ръб.

Това е много по-важна информация от:

„Преходът е дълъг 4 метра.“

Затова един от най-полезните практически въпроси е:

Къде реално ще преминават гумите след като обектът започне да се използва?

Ако автомобилите постоянно пресичат границата между асфалт и чакъл, съседната зона вече не е просто озеленяване или декоративен насип.

Тя става част от зоната, която поема автомобилно натоварване.

01 · НАТОВАРВАНЕ

Голямото стъпало край асфалта е повече от визуален дефект

При пътищата разликата във височината между асфалтовата лента и банкета е достатъчно важен проблем, че FHWA разработва отделни решения за по-плавен pavement edge и препоръчва съседният банкет да бъде възстановен до нивото на настилката. (highways.fhwa.dot.gov)

Частният двор не е магистрала и не трябва механично да копираме пътния детайл.

Но принципът е много полезен.

Ако автомобилът трябва редовно да преминава:

асфалт → чакъл

голямото вертикално стъпало кара гумата да пада от твърдия ръб и при връщане да го натоварва отстрани.

Плавният преход намалява този ефект.

Затова добре изпълненият чакълен подход трябва не само да изглежда равен в деня на строителството.

Той трябва да има конструкция, която може да запази това ниво.

Преход към пръст и преход към чакъл са два различни детайла

Това разграничение е важно.

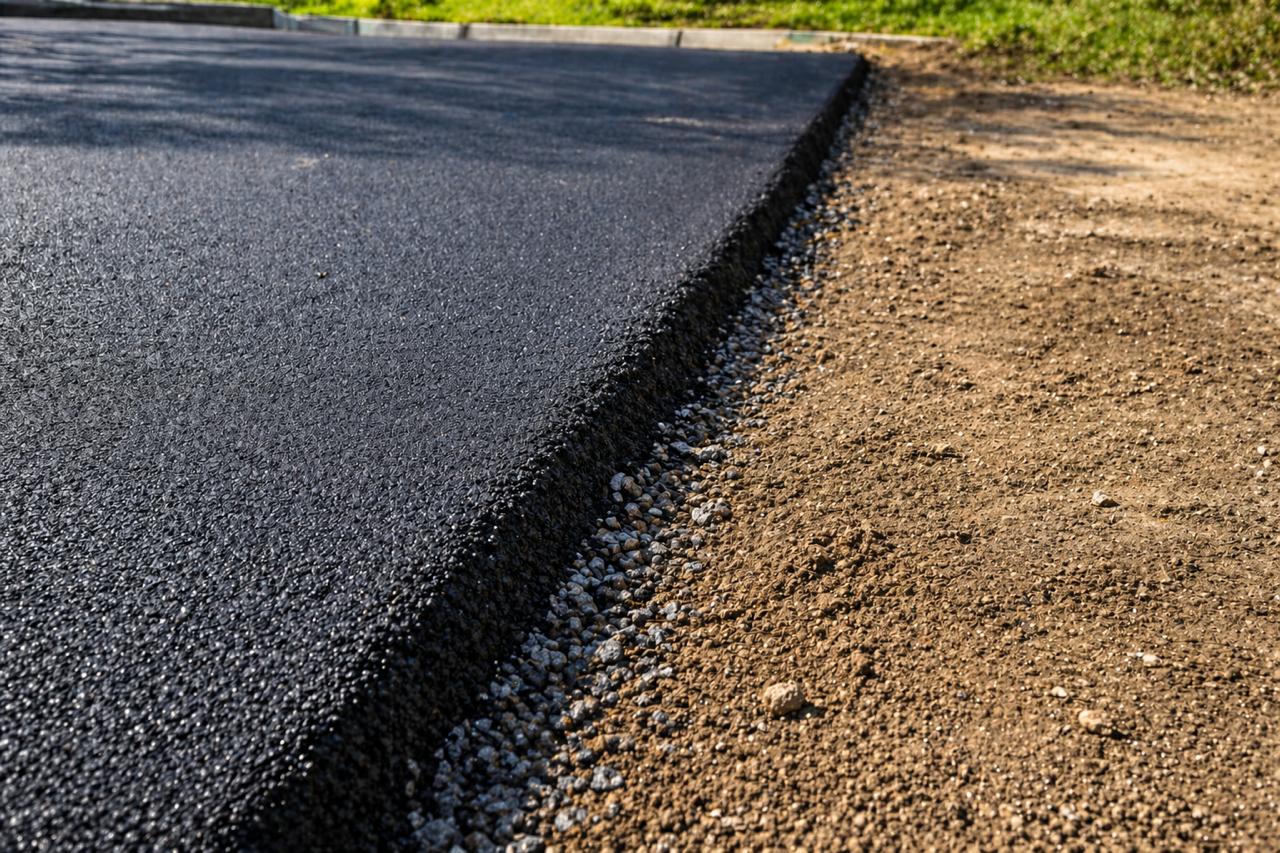

Асфалт към пръст или тревна площ

Почвата реагира силно на влагата.

Може да омекне.

Да се свие.

Да бъде изнесена при дъжд.

Да бъде разровена от гуми или градинска техника.

Ако тази зона не носи автомобилно движение, задачата е сравнително проста.

Ако гумите редовно слизат върху нея — почвата вече не трябва да бъде третирана като обикновена тревна площ.

Асфалт към уплътнен чакъл

Чакълът може да предостави значително по-добра странична и вертикална опора.

Но само когато:

материалът е подходящ;

слоят отдолу е стабилен;

чакълът е уплътнен;

и автомобилното движение не го изнася постоянно.

Насипването на декоративен чакъл върху мека почва не създава автоматично конструктивен банкет.

Най-често проблемът всъщност започва под видимия ръб

Това е един от най-важните практически изводи.

Може горната линия на асфалта да е идеално права.

Но ако последната част от минералната основа лежи върху:

разрохкана почва;

органичен слой;

кал;

неуплътнен насип;

или зона, която постоянно се овлажнява,

красивият ръб няма надеждна опора.

При натоварване материалът отдолу започва да се деформира.

Понякога собственикът вижда отчупен асфалт и си мисли:

„Асфалтът е бил слаб.“

А истинският проблем е, че под него вече няма достатъчно стабилна конструкция.

Затова при ролята на основата под асфалта принципът е същият: горният асфалтов пласт може да работи правилно само върху достатъчно стабилна платформа.

FHWA също разглежда подготовката на subgrade, гранулираните слоеве и разделянето между материалите като една взаимосвързана система. (FHWA)

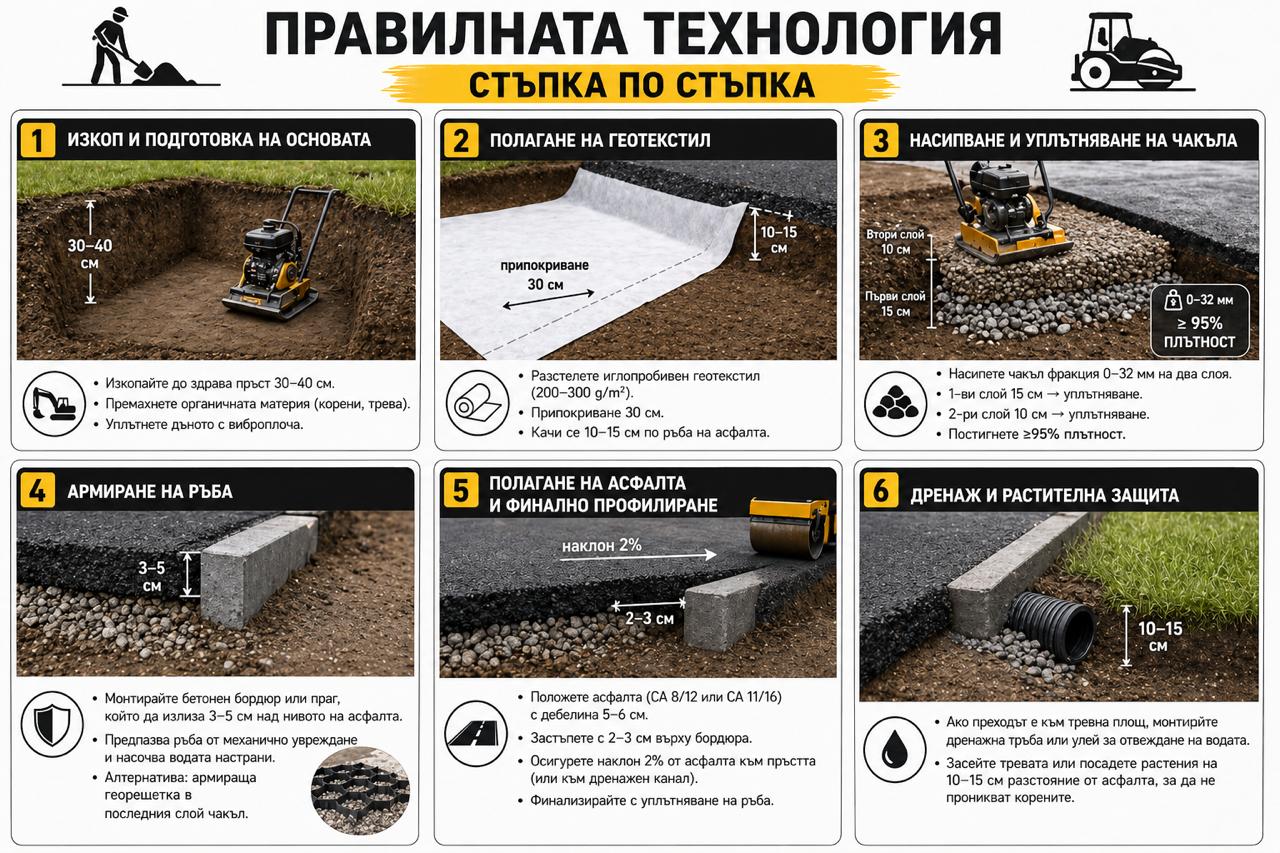

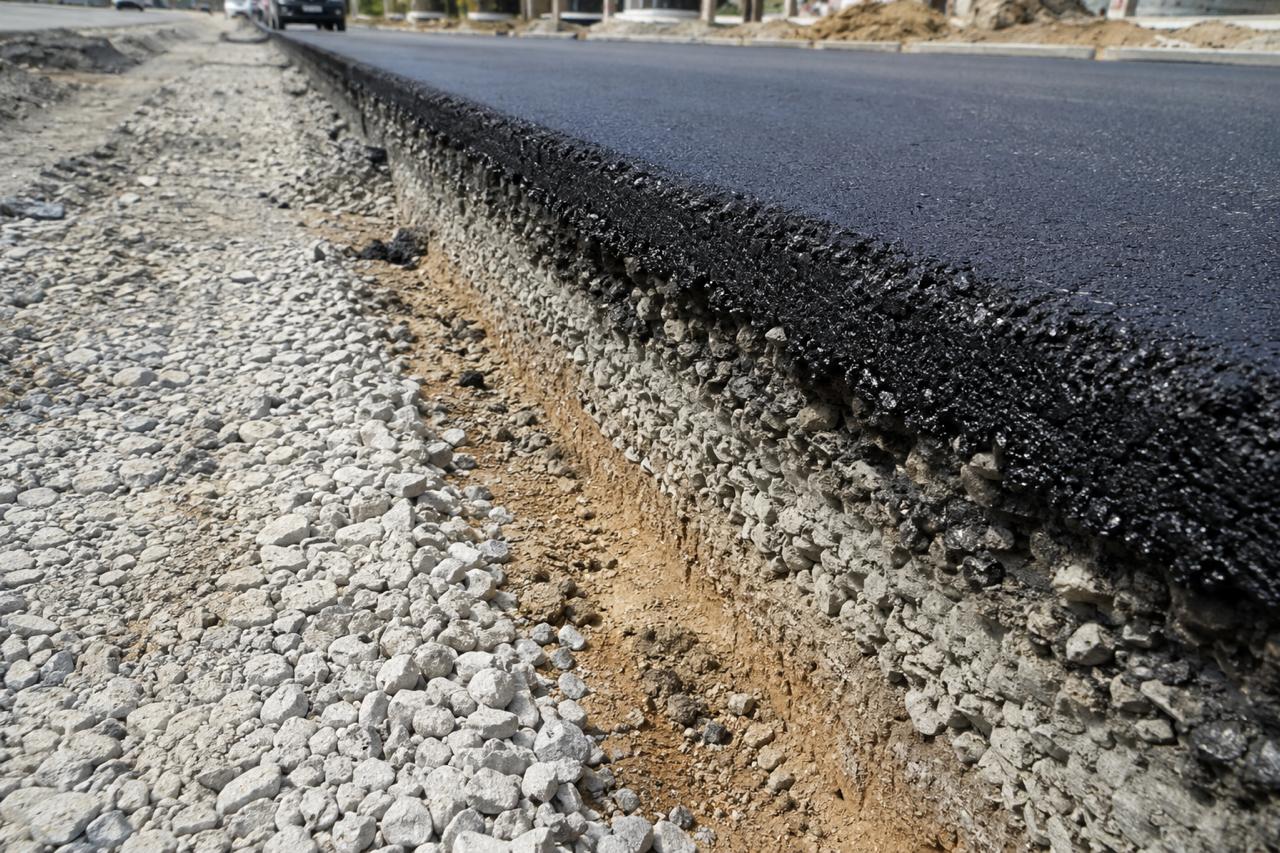

Какво трябва да има под самия край на асфалта

Една от лошите практики е минералната основа да бъде добре изпълнена в средата, а към края постепенно да изтънява или да завърши върху слаб материал.

Тогава последните сантиметри асфалт са визуално част от настилката, но конструктивно стоят върху по-лоша опора.

По-разумният принцип е:

носещата конструкция трябва да остане стабилна и в зоната на ръба.

Тук няма да публикуваме универсално:

„основата винаги трябва да излиза 50 cm навън“

или:

„60 cm са правилната ширина“.

Необходимият детайл зависи от:

почвата;

натоварването;

височината;

геометрията;

страничния терен;

и начина, по който ще се използва зоната.

Но едно е ясно:

асфалтовият пласт не трябва да остане като неподпряна козирка над слаб терен.

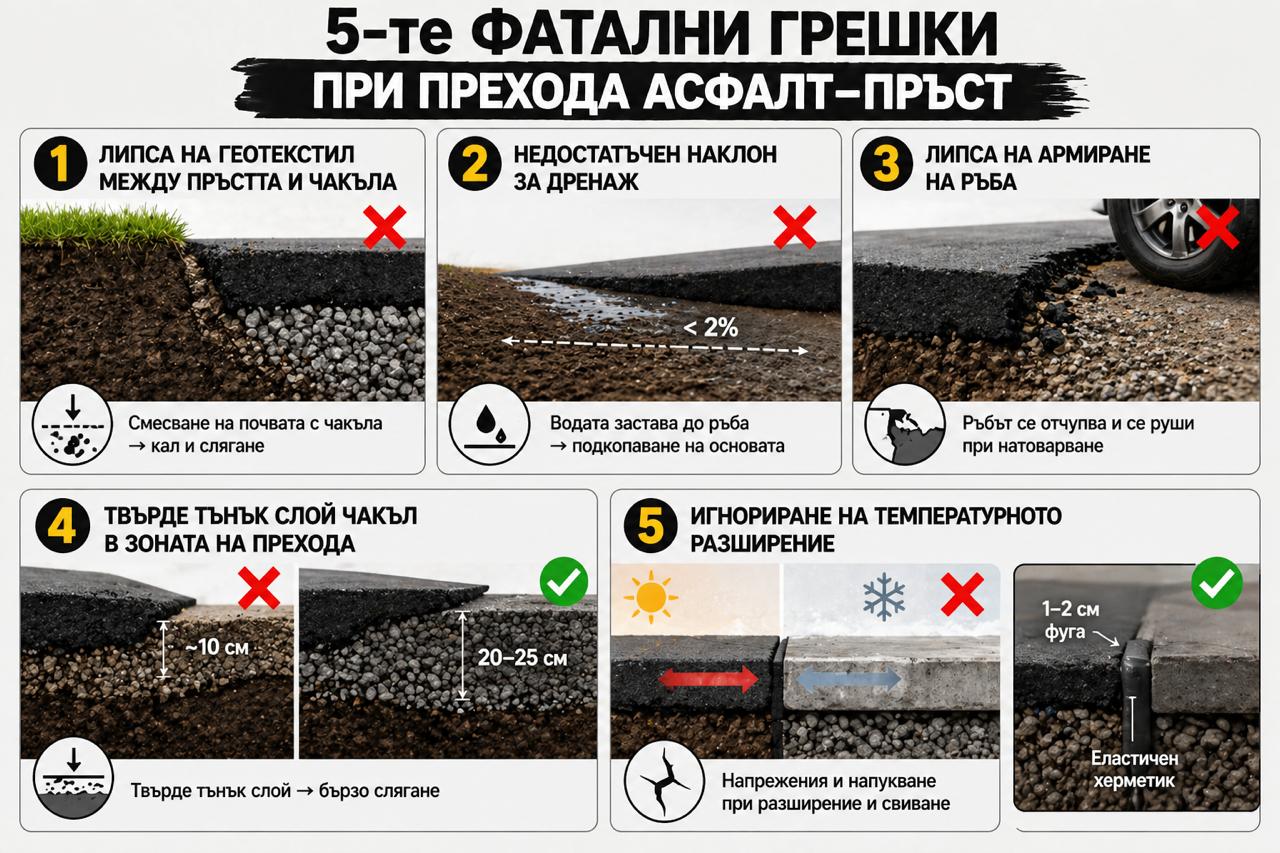

Трябва ли задължително геотекстил между почвата и чакъла

Не.

Това е една от най-важните корекции спрямо много популярни схеми в интернет.

Геотекстилът може да бъде много полезен, когато трябва да ограничи смесването на фина земна основа с гранулирания материал над нея.

Особено при влажни, чувствителни или лесно нарушими почви.

FHWA посочва именно разделянето на слоевете и филтрацията като основни приложения, но също отбелязва, че при достатъчно добра земна основа могат да се използват и подходящи гранулирани разделителни слоеве. Геотекстилът не е универсален заместител на правилната основа. (FHWA)

Затова по-професионалният въпрос е:

Какъв конкретен проблем решаваме с геотекстила?

Ако отговорът е:

„Защото винаги се слага“

това не е техническо обяснение.

Геотекстил и георешетка не са едно и също

Тези два материала често се смесват в оферти и разговори.

Но функциите им могат да бъдат различни.

Геотекстилът често служи за:

разделяне;

филтрация;

контрол върху миграцията на фини частици.

Георешетката може да се използва, когато търсим механично ограничаване и подобряване на поведението на гранулирания слой.

Тоест не е достатъчно да пише:

„геоматериал“

или:

„армиращ текстил“.

Материалът трябва да бъде избран спрямо задачата.

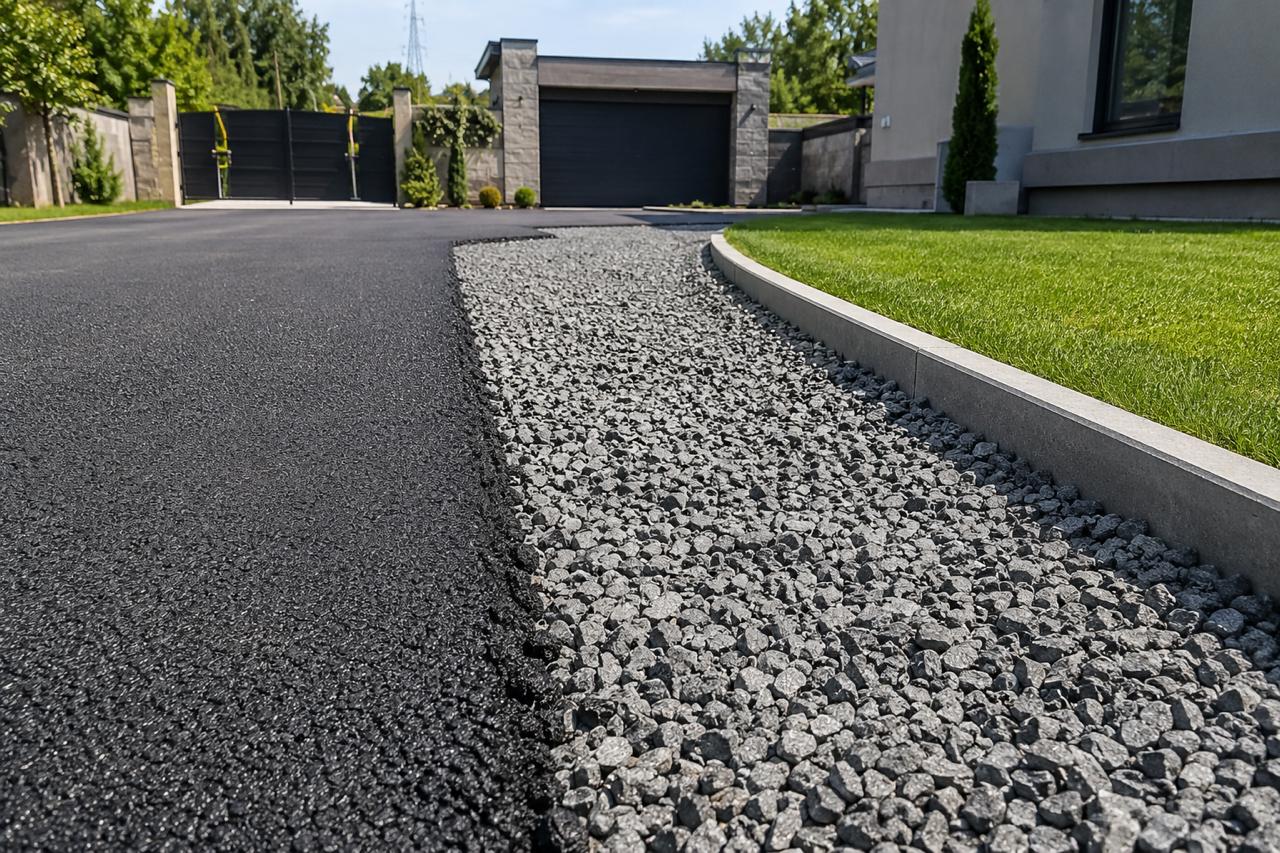

Кога бордюрът е най-разумното решение

Бордюрът е особено логичен, когато имаме едно или повече от следните условия:

• автомобилите постоянно се движат близо до края;
• трябва ясно да разделим асфалт и озеленяване;
• съседната почва лесно губи формата си;
• трябва да запазим точно крайно ниво;
• имаме тесен вход с завъртане на гумите;
• искаме физическа защита срещу разместване на съседния материал.

Но дори добрият бордюр не решава всичко.

Той сам трябва да има стабилна основа.

Освен това трябва да бъде поставен така, че да не превърне асфалта в леген.

Може да направите великолепен твърд ръб и едновременно с това да блокирате естествения път на водата.

Това вече не е подобрение.

Кога свободният асфалтов ръб е напълно нормален

Не всеки асфалт трябва да бъде затворен между бетонни бордюри.

Свободният ръб може да бъде добър детайл, ако:

съседната зона е стабилна;

няма постоянно преминаване на гуми през границата;

основата има добра опора до края;

ръбът е правилно уплътнен;

няма локален воден поток, който го подкопава.

Точно при такъв неподпрян ръб обаче качеството на полагането става много важно.

Asphalt Paving Handbook отбелязва, че unconfined edge е зона, в която трябва да се обърне специално внимание на уплътняването. (Asphalt Paving Handbook)

Това е много по-точен критерий от:

„има бордюр = качествено; няма бордюр = некачествено“.

02 · ОПОРА НА РЪБА

Водата може да унищожи добра идея, ако няма изход

Често при преходите се говори за наклона.

Но има по-важен въпрос:

Къде отива водата след наклона?

Може да имате чудесно оформена повърхност, която отвежда цялата вода към:

затворена цветна леха;

по-висок бордюр;

мека пръст;

стена;

или ниска точка без изход.

Тогава математическият наклон е правилен.

Функционално системата е грешна.

Водата, която попада и се задържа в структурните слоеве, може да намали работоспособността им, затова FHWA разглежда drainage като част от самата pavement system, а не само като повърхностен козметичен детайл. (FHWA)

Задължителен ли е точно 2% наклон

Не.

Това число често се повтаря така, сякаш е природен закон за всеки двор.

Но конкретната геометрия зависи от:

началните нива;

улицата;

гаража;

портата;

входните врати;

шахтите;

линейните отводнители;

съседния имот;

дължината на площта.

При един двор умерен наклон е достатъчен.

При друг имаме ограничения в нивата и трябва да се реши водата по различен начин.

Правилният принцип е:

да има положително и контролирано оттичане към място, което може да приеме водата.

Ако искате да разберете защо понякога след нов асфалт остават ниски точки, вижте защо се образуват локви след асфалтиране.

Три различни водни сценария край асфалтовия ръб

Водата идва от асфалта към чакъла

Това може да е напълно нормално, ако чакълената зона има подходяща конструкция и водата действително може да продължи нататък.

Водата идва от по-висока земна площ към асфалта

Тук рискът е различен.

При силни валежи почвата може да пренася кал и фини частици към ръба.

Водата се движи по самата линия на прехода

Това е особено неприятно, защото потокът може постепенно да изнася съседния материал и да остави асфалтовия край без опора.

Тоест „има наклон“ още не означава „имаме добро отводняване“.

Как трябва да завърши почвата край асфалта

И тук има две крайности.

Земята остава прекалено ниско

Асфалтовият край се превръща във вертикално стъпало.

Това е нежелателно особено там, където преминават гуми.

Земята се насипва върху асфалта

Органичният материал задържа влага, замърсява настилката и може да промени начина, по който се оттича водата.

Затова последното оформяне на земния терен трябва да бъде планирано заедно с асфалта.

Не няколко месеца по-късно.

Входът през портал е един от най-трудните преходи

При входа към частен имот автомобилът рядко минава абсолютно право.

Гумите завиват.

Понякога автомобилът спира точно върху границата.

После ускорява.

Това означава комбинация от:

вертикално натоварване;

странично усилие;

повтарящо се преминаване.

Затова именно при портите най-често бихме оценили:

траекторията на гумите;

нивото към улицата;

стабилността на чакъла;

нуждата от бордюр или друг ограничител;

отводняването.

Това е един от практическите детайли, които трябва да бъдат решени при цялостно асфалтиране на двор, а не оставени за края на работния ден.

Сценарий 1: асфалт към тревна площ, без автомобилно движение

Това е сравнително благоприятен случай.

Гумите не натоварват ръба.

Тревната зона не служи като банкет.

Тук може да няма техническа причина за масивен бетонен бордюр.

Но все още трябва да проверим:

дали основата е стабилна до края;

как е уплътнен ръбът;

къде се оттича водата;

как ще бъде оформено окончателното ниво на почвата.

Сценарий 2: асфалт към чакъл, през който автомобилите продължават

Тук чакълът вече е част от транспортната зона.

Той трябва да остане на достатъчно стабилно ниво и да не образува коловози непосредствено до асфалта.

Ако всяко колело изнася малко чакъл, след време се появява drop-off.

След това автомобилът започва да удря асфалтовия ръб.

Затова трябва да се оценяват не само горните камъчета, а цялата конструкция на съседния участък.

Сценарий 3: асфалт към пръст точно при завой на автомобилите

Това е значително по-рисков детайл.

Ако гумата стъпва върху влажна пръст и едновременно се завърта, почвата може сравнително лесно да се деформира.

След това ръбът остава по-висок.

При такъв сценарий си струва сериозно да се оцени дали е необходим:

стабилен чакълен банкет;

бордюр;

друго странично ограничаване;

или промяна в геометрията на самия преход.

Сценарий 4: асфалтът свършва до наклонен терен

Тук проблемът може вече да не е само настилката.

Ако непосредствено след асфалта започва откос, съседният материал може да няма достатъчна странична стабилност.

При силен релеф може да е необходим отделен проект за укрепване или отвеждане на водата.

Не трябва да се очаква последните 5 cm асфалт да изпълняват ролята на подпорна конструкция.

Как се разбира, че чакълът вече не поддържа ръба добре

Потърсете няколко сигнала:

нивото му е видимо по-ниско от асфалта;

има коловоз точно покрай ръба;

след дъжд се образува линия от вода или кал;

едри камъни са останали, но фината фракция е изнесена;

асфалтовият край изглежда като малък надвес;

има отчупвания точно по автомобилната траектория.

Нито един отделен симптом не доказва сам по себе си една-единствена причина.

Но комбинацията им показва, че трябва да се гледа не само асфалтът, а и неговата странична опора.

Как бихме ремонтирали вече пропаднал преход

Тук най-голямата грешка е да се започне директно с асфалт.

Първо трябва да се установи какво се е случило отдолу и отстрани.

Ако е слязло само нивото на чакъла

Трябва да се провери защо материалът се измества и дали конструкцията под него е достатъчна.

Ако липсва опора под асфалтовия край

Повредената зона трябва да бъде върната до стабилен материал и опората да бъде възстановена.

Ако водата постоянно минава по ръба

Първо трябва да бъде решена водата.

Нов асфалт върху същия воден маршрут няма да промени причината.

Ако почвата се деформира при преминаване на гуми

Трябва да се реши автомобилната зона, а не просто да се запълни отчупеното място.

Затова добрият ремонт започва с въпроса:

Какво изчезна под или до ръба и защо?

Не:

„Колко асфалт да сложим отгоре?“

03 · РЕШЕНИЕ СПОРЕД ЗОНАТА

Какво бихме проверили веднага след асфалтирането

Не е необходимо да сте инженер, за да направите няколко разумни проверки.

Застанете край ръба.

Погледнете го от ниско.

Проследете линията на бъдещите гуми.

Проверете дали съседният материал е стабилен или се раздвижва под обувката.

Вижте накъде би потекла водата при силен дъжд.

Потърсете места, в които асфалтът остава видимо без странична опора.

Тези наблюдения не заменят техническия контрол.

Но могат да покажат проблем много по-рано, отколкото когато вече липсва половин метър асфалтов ръб.

Какво бихме проверили след първите периоди на натоварване и силни валежи

Преходът може да изглежда перфектно в деня на изпълнението.

След реална употреба вече виждаме дали:

чакълът остава на нивото си;

водата действително се отвежда;

почвата се изнася;

гумите започват да създават коловози;

или крайният асфалтов ръб остава стабилен.

Това е особено полезно при входове, където автомобилната траектория понякога се оказва различна от очакваната.

Ранното възстановяване на малко понижена чакълена зона е много по-разумно от чакането асфалтът да загуби опора и да започне да се отчупва.
