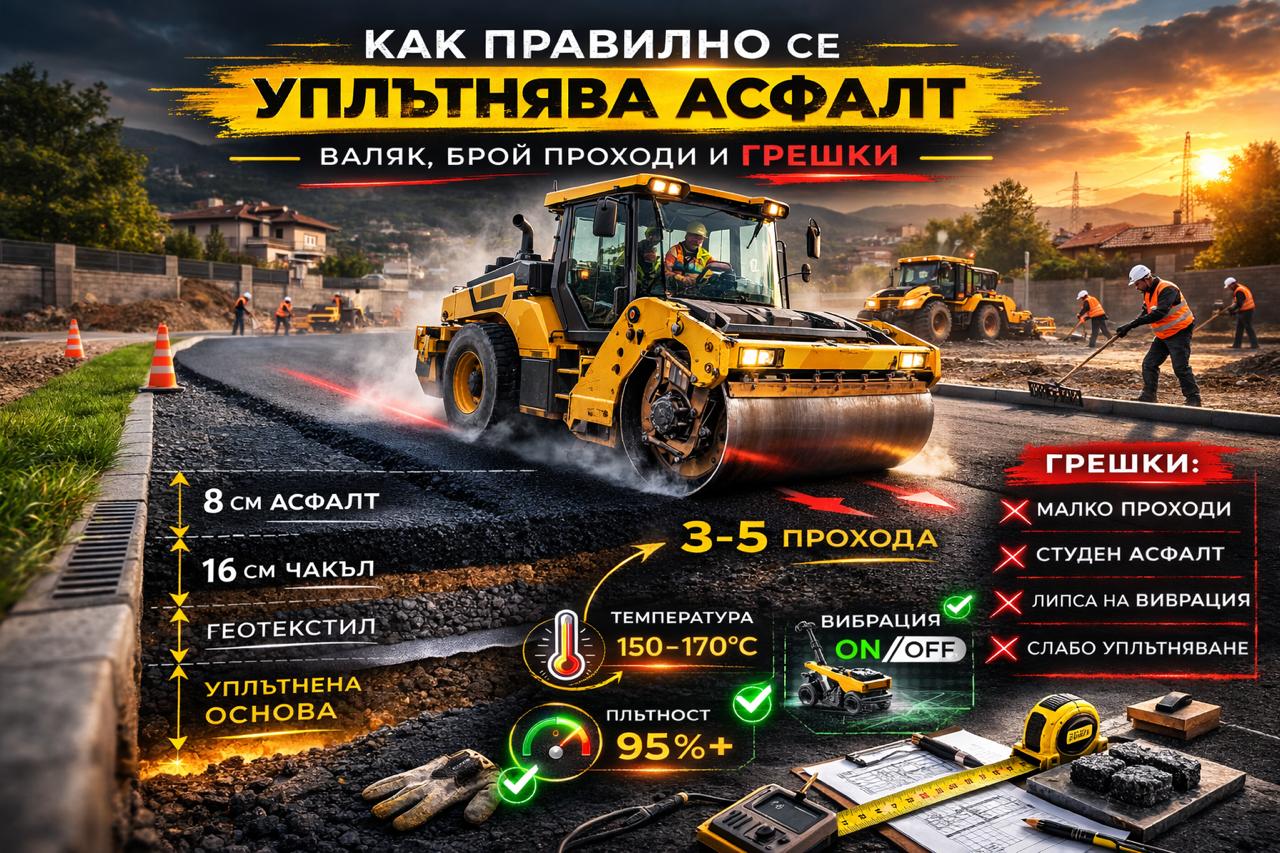

Уплътняване на асфалт: как се прави правилно — валяк, температура, проходи и плътност

Какво всъщност е уплътняването на асфалт?

Когато горещата асфалтова смес бъде разстлана, минералните частици все още не са заели окончателното си положение.

Между тях има въздушни кухини.

При валцуването механичното усилие кара частиците да се пренареждат, обемът на пласта намалява, контактът между минералните зърна се увеличава и сместа достига по-висока плътност.

FHWA определя уплътняването именно като процес на намаляване на въздушните кухини чрез механично усилие, при който се увеличават плътността и взаимодействието между частиците в сместа. FHWA ↗

Но има една много важна подробност:

Асфалтовата смес трябва да има определено количество въздушни кухини.

Прекалено много — проблем.

Прекалено малко — също може да бъде проблем.

Asphalt Institute посочва като общ практически диапазон за много уплътнени асфалтови настилки около 3–7% въздушни кухини. При около 8% и повече кухините по-често се свързват помежду си и позволяват по-лесно проникване на въздух и влага. При много ниско съдържание на кухини сместа може да стане нестабилна. Asphalt Institute ↗

Затова фразата:

също не е технически точна.

Целта е правилната плътност за конкретната смес.

ИЛЮСТРАЦИЯ 01 · ПРОЦЕС

Защо уплътняването е толкова важно за живота на асфалта?

Тук вече поглъщаме най-силната част от старата ни статия „Защо уплътняването е важно“.

Добрата асфалтова смес може да бъде произведена правилно в базата и въпреки това готовата настилка да не работи както трябва, ако при полагането не се постигне подходяща плътност.

FHWA свързва недостатъчното уплътняване с по-ниска твърдост, по-ниска устойчивост на умора и по-ниска дълготрайност на настилката. FHWA ↗

Причината е структурата.

1. Прекалено много въздушни кухини увеличават проникването на въздух и влага

Самите пори не са дефект.

Те са нормална част от асфалтовата смес.

Проблемът идва, когато станат прекалено много и започнат да образуват свързани канали.

Тогава въздухът и влагата могат по-лесно да проникват по-дълбоко в сместа.

Точно затова Asphalt Institute обръща специално внимание на границата, при която въздушните кухини започват да стават взаимосвързани и дълготрайността намалява. Asphalt Institute ↗

2. Водата може да отслаби не само асфалта, а и конструкцията под него

Асфалтът не стои във въздуха.

Под него има носеща основа.

Под нея — земна основа.

Ако конструкцията позволява проникване и задържане на вода, проблемът вече не е само в горния черен слой.

Влагата може да участва в загуба на връзка между битума и минералния материал, а при чувствителна основа — да влоши носимоспособността.

Затова уплътняването и отводняването трябва да се разглеждат заедно .

3. По-отворената структура позволява по-голям достъп на кислород

Битумното свързващо вещество постепенно старее.

Един от процесите е окисляването.

Когато структурата е прекалено отворена, въздухът има по-лесен достъп до по-голяма част от сместа.

Това е една от причините високата пористост да се свързва с по-ниска дълготрайност.

4. Влагата и студът могат да усилят вече съществуващ проблем

Не е технически коректно да кажем, че „всяка пора замръзва и разкъсва асфалта“.

Но когато влагата има възможност да проникне в конструкцията, повтарящите се цикли на овлажняване, замръзване и размразяване могат да бъдат допълнителен фактор за развитие на повредите.

Особено ако вече има слабост в основата или връзката между материалите.

5. Неравномерното уплътняване създава локално различно поведение

Това е особено важно за:

• места на спиране;
• зони на завиване;
• ръбове;
• шахти;
• тесни участъци;
• фуги;
• входове към гаражи.

Може средата на паркинга да е уплътнена добре, а слабият участък да бъде само около един ръб.

Автомобилът обаче не натоварва „средната плътност на паркинга“.

Гумата натоварва точно мястото, върху което стъпва.

СНИМКА 02 · ПРОБЛЕМНА СТРУКТУРА

Има ли една правилна плътност за всеки асфалт?

Не.

Това е един от най-важните митове, които трябва да махнем от старата ни статия.

Да кажем:

без допълнително обяснение е непълно.

Защото веднага възниква въпросът:

При различни системи за контрол полевата плътност може да се сравнява например с максималната теоретична плътност на сместа или с друга стойност, определена в проекта и спецификацията.

Затова два документа могат да използват различни проценти и и двата да бъдат технически коректни.

Например 93% от теоретичната максимална плътност приблизително съответства на 7% въздушни кухини, но това не означава, че „93%“ е универсалното изискване за всяка асфалтова смес и всеки обект. Asphalt Institute ↗

Правилният въпрос е:

Това е много по-силен технически въпрос от:

Каква е връзката между плътност и въздушни кухини?

Двете понятия описват една и съща структура от различна гледна точка.

Колкото по-плътна става една и съща смес, толкова по-малко въздушни кухини остават в нея.

Но крайната цел не е нула.

За плътно градирани асфалтови смеси общият практически ориентир често е да се остане в диапазон, който предотвратява както прекомерната пропускливост, така и прекомерно ниските кухини, при които сместа може да стане нестабилна. Asphalt Institute ↗

Затова професионалното уплътняване е оптимизация, а не състезание за максимално възможна плътност.

Колко прохода с валяк са нужни?

Това е може би най-търсеният практичен въпрос.

И отговорът е:

Старата версия на статията казваше:

• 1 проход = около 75%;
• 2 прохода = около 85%;
• 3+ прохода = ≥92%.

Тази формула е прекалено опростена и не трябва да остава.

Колко прохода са необходими зависи от:

• конкретната асфалтова смес;
• началната плътност след разстилането;
• дебелината на пласта;
• вида и масата на валяка;
• амплитудата и честотата при вибрационно валцуване;
• температурата;
• скоростта на машината;
• основата;
• необходимата крайна плътност.

На контролирани обекти валцовата схема може да бъде установена чрез пробен участък: измерва се плътността след последователни проходи и се определя кога допълнителното валцуване вече не увеличава плътността. FHWA описва точно такъв подход. В един техен пример допълнителните проходи след достигане на целта дори са довели до по-ниска равномерност. FHWA ↗

Правилният брой е този, който работи за конкретната комбинация от смес, температура и техника.

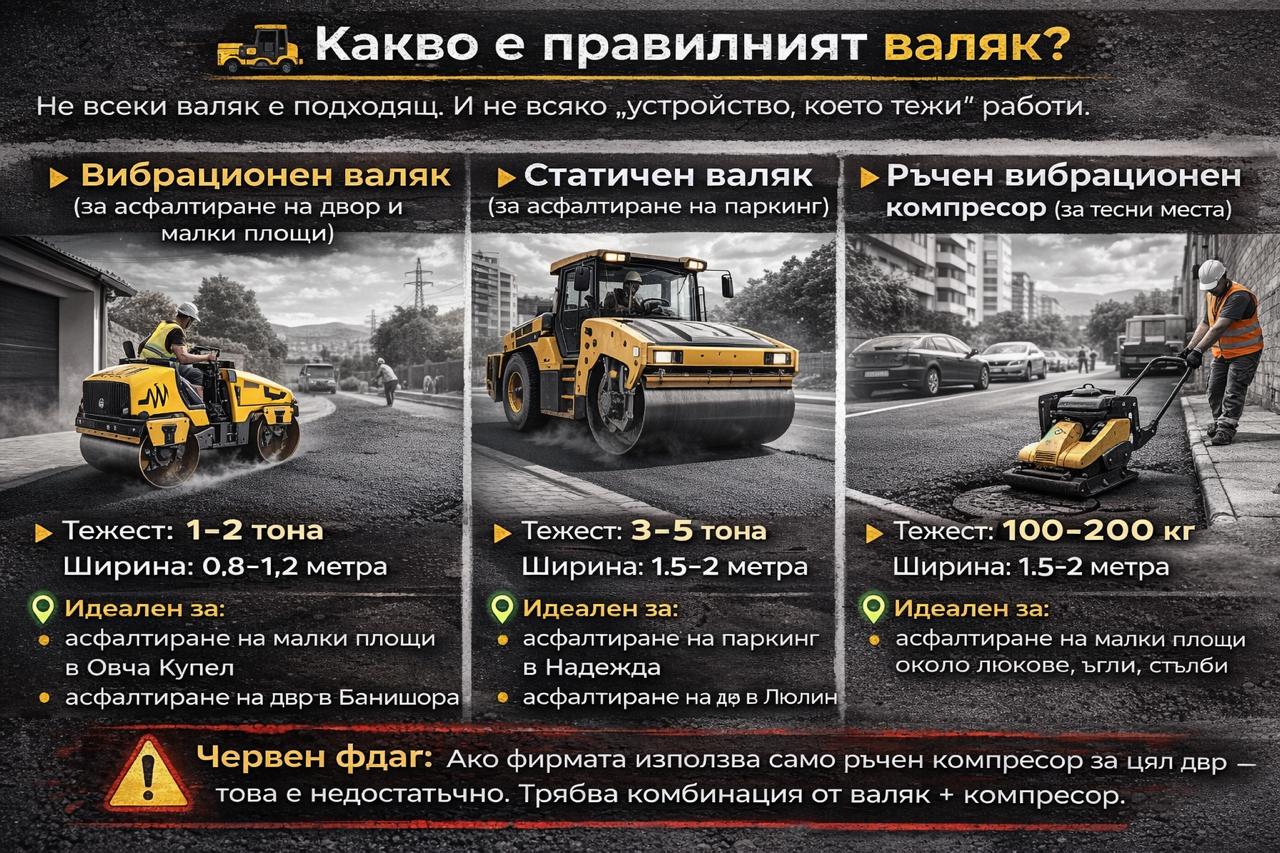

Какъв валяк се използва за уплътняване на асфалт?

Няма един „най-добър валяк“.

Има подходяща техника за конкретната задача.

FHWA посочва три основни групи самоходно оборудване за уплътняване на асфалт: стоманени статични валяци, пневмоколесни валяци и вибрационни валяци. FHWA ↗

Вибрационен стоманен валяк

Освен собственото тегло на машината барабанът прилага динамично въздействие.

Това позволява ефективно пренареждане на минералните частици при много видове смеси.

Статичен стоманен валяк

Работи основно чрез собствената си маса.

Статичното валцуване често се използва и във финалната фаза за отстраняване на следи и получаване на равномерна повърхност.

Пневмоколесен валяк

Гумените колела създават различно контактно и „омесващо“ действие върху сместа.

При определени смеси и технологии това е полезна част от валцовата схема.

Малък тандемен валяк или друга компактна техника

При:

• малки дворове;
• тесни подходи;
• участъци около шахти;
• ръбове;
• пространства до бордюри

големият валяк може физически да няма достъп.

Тогава се използва по-компактно оборудване.

Asphalt Institute отбелязва, че много обекти работят с комбинация от първично, междинно и довършително валцуване, но конкретният набор машини зависи от проекта. Asphalt Institute ↗

ИЛЮСТРАЦИЯ 03 · ТЕХНИКА

Достатъчна ли е само виброплоча?

Тук също не бихме използвали универсалното:

Виброплочата или друга компактна машина може да бъде напълно подходяща за малък или труднодостъпен участък.

Проблемът е друг.

Ако с инструмент, предназначен основно за ограничени площи, се опитваме равномерно да уплътним голяма свободна настилка, трябва да има техническа причина да вярваме, че ще се постигне необходимият резултат.

Следователно правилният въпрос не е:

А:

Температурата при уплътняване: защо времето работи срещу екипа?

След разстилането асфалтовата смес започва да губи температура.

Докато е достатъчно обработваема, минералните частици могат да се пренареждат под въздействието на валяка.

С охлаждането битумното свързващо вещество става по-вискозно и необходимото уплътняване става все по-трудно.

FHWA определя температурата и приложеното уплътняващо усилие като основни фактори за постигане на подходящо уплътняване. FHWA ↗

Но това не означава, че можем да напишем:

или:

Една смес може да съдържа стандартен пътен битум.

Друга — полимерно модифициран.

Трета може да има различна гранулометрия, дебелина или технология.

FHWA дори има отделни изследвания за определяне на температурите за уплътняване при модифицирани свързващи вещества, защото една универсална температура не описва правилно всички системи. FHWA ↗

Затова температурният прозорец трябва да бъде съобразен с конкретната смес.

Повече по темата има в ръководството ни за температурата при полагане на асфалт .

Защо дебелината на пласта променя уплътняването?

Дебелината не е само въпрос:

Тя влияе директно върху изпълнението.

Тънкият пласт губи топлина по-бързо.

Това означава по-кратко време за ефективно валцуване.

При прекалено дебел или неподходящо оразмерен пласт могат да възникнат други проблеми с устойчивостта и уплътняването.

И размерът на минералните частици също трябва да съответства на дебелината.

Asphalt Institute например препоръчва за много плътно градирани смеси дебелината на пласта да има подходящо отношение спрямо номиналния максимален размер на минералния материал, за да има достатъчно пространство частиците да се ориентират и уплътнят. Asphalt Institute ↗

Затова:

трябва да се разглеждат заедно.

Именно затова две настилки с една и съща номинална дебелина могат да се държат различно. По тази тема вижте Защо една и съща дебелина асфалт издържа 5 или 20 години?

Как се уплътнява асфалтът стъпка по стъпка?

Ето процеса така, както има смисъл да го разбира клиентът.

Как професионално се контролира плътността?

Има различни методи и изборът зависи от проекта.

Полеви плътномер

При определени обекти се използват уреди за бърза оценка на полевата плътност.

Те позволяват да се следи как се променя резултатът между отделните проходи и дали различни участъци са равномерни.

FHWA посочва ядрените плътномери като широко използван бърз метод за контрол, включително за установяване на ефективна валцова схема. FHWA ↗

Неядрени измервателни системи

Съществуват и електромагнитни/неядрени решения.

При тях също има значение правилната калибрация спрямо конкретната смес и референтен метод.

Кернове

Кернът е цилиндрична проба, изрязана от готовата настилка.

В лаборатория може да се определи реалната обемна плътност на изпълнения пласт.

FHWA отбелязва, че лабораторното измерване на кернове е един от най-точните начини за определяне на плътността на готовата настилка и често служи за проверка или калибрация на полевите уреди. FHWA ↗

Контролен участък

При големи проекти може предварително да се установи валцовата схема.

Прави се проход.

Измерва се.

Следващ проход.

Отново се измерва.

И се установява моментът, в който целевият резултат е достигнат.

Тогава броят проходи е следствие от измерването, а не произволно правило.

Трябва ли всеки частен двор да се измерва с плотомер?

Не бихме казали, че това е задължително във всеки случай.

При обществен, индустриален или договорно специфициран проект контролът на плътността може да бъде част от официалната процедура за приемане.

При малък частен двор нивото на контрол може да бъде различно.

Следователно старият ни съвет:

е прекалено категоричен.

По-силен критерий е дали изпълнителят може разумно да обясни:

• каква смес полага;
• как избира валяка;
• как следи температурния прозорец;
• как определя проходите;
• как обработва ръбовете и фугите;
• как контролира резултата според размера и изискванията на обекта.

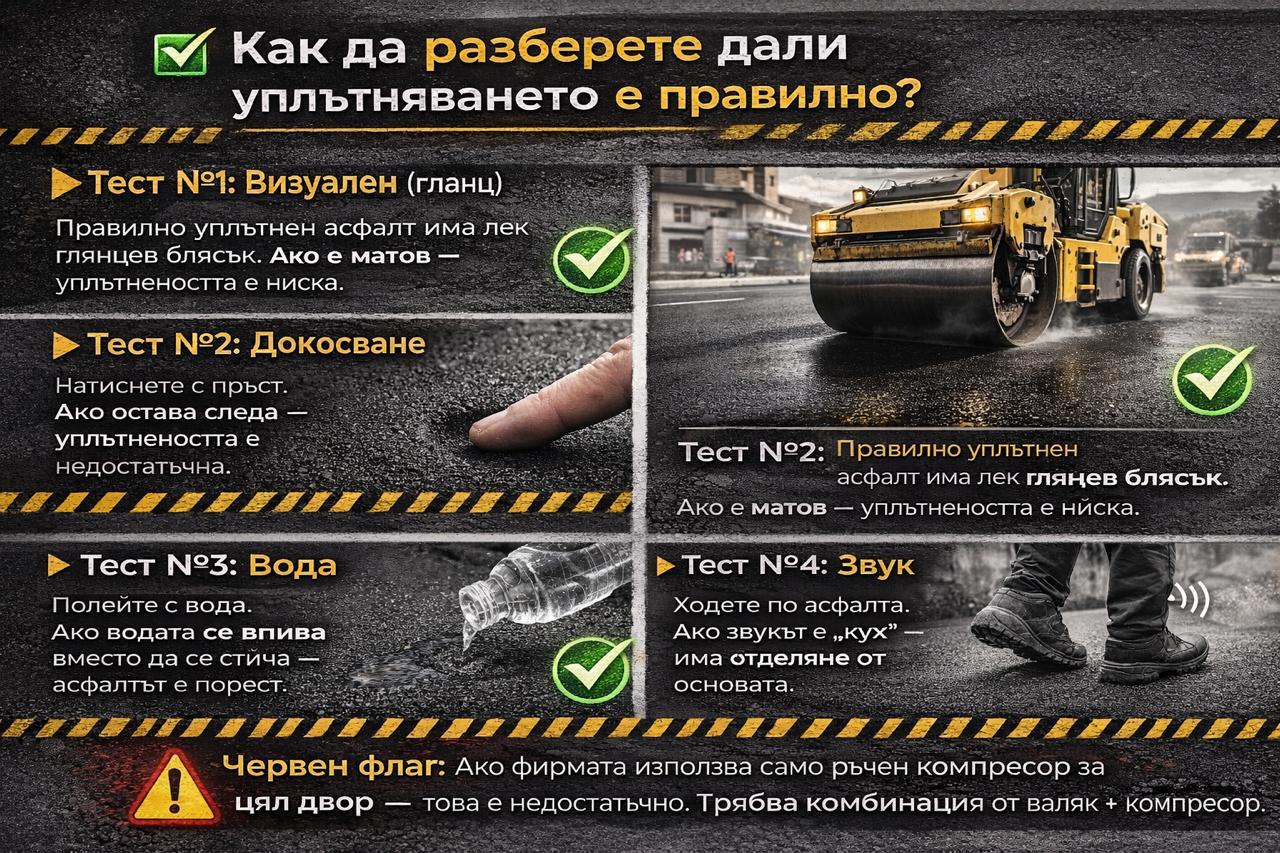

Може ли клиентът да провери уплътняването без лаборатория?

Тук бихме разделили две неща:

да забележи проблем
и
да измери плътността.

Първото е възможно.

Второто — не надеждно.

Какво може да видите?

Обърнете внимание на:

• прекалено отворена или зърнеста повърхност;
• явно различна структура между съседни участъци;
• разместване на сместа;
• вълни;
• необработени ръбове;
• сегрегация;
• локално разпадане.

Това са сигнали, които заслужават проверка.

А гланцът?

Не е плътномер.

Натискането с пръст?

Не показва процент плътност.

Поливането с вода?

Може да покаже поведение на повърхността, но не е лабораторен тест за уплътняване.

„Кухият звук“?

Също не измерва плътността.

Тоест визуалната проверка е полезна за откриване на подозрителни места, не за заключение:

За повече практически сигнали вижте Как да проверите качеството на асфалта без лаборатория .

ИЛЮСТРАЦИЯ 04 · ВИЗУАЛНА ПРОВЕРКА

7 грешки при уплътняване, които реално могат да повредят настилката

Уплътняването на основата и уплътняването на асфалта едно и също ли са?

Не.

И това е изключително важно разграничение.

Преди асфалта трябва да има подходящо подготвена конструкция.

Тя също се уплътнява.

След това върху нея се полага асфалтовата смес и се уплътнява самият асфалтов пласт.

Следователно може да имате:

Добре уплътнен асфалт върху слаба основа

Горният слой е изпълнен правилно.

Но конструкцията отдолу се движи.

Проблемът пак може да излезе на повърхността.

Добре подготвена основа и лошо уплътнен асфалт

Отдолу всичко е стабилно.

Но горният пласт остава прекалено отворен или неравномерен.

Отново имаме слабост.

Това е причината качественото полагане на асфалт да се разглежда като система, а не като една операция.

Може ли уплътняването да спаси лоша асфалтова смес?

Не.

И обратното също е вярно.

Най-добрата смес няма да компенсира неправилното изпълнение.

А перфектната валцова схема няма да превърне неподходяща смес в подходяща.

Затова реалната последователност е:

Ако искате да разберете първата част от тази верига, вижте как се определя качеството на асфалтовата смес в реални условия .

Бърза таблица: симптом → възможен проблем

Тази таблица е важна заради последната колона.

Почти никой видим дефект няма само една възможна причина.

Това е много по-професионално от диагностика по една снимка.

7 въпроса, които да зададете на фирмата

Най-важното правило: не броим проходите — управляваме резултата

Ако от тази статия остане само едно техническо изречение, нека бъде това:

В това изречение влизат всички останали фактори:

Нито един от тях самостоятелно не определя качеството.

Често задавани въпроси за уплътняването на асфалт
