Зърнометричен състав на асфалта: как фракциите и ситовата крива изграждат сместа

„Фракция“ и „зърнометрия“ не са едно и също

Това е ключово разграничение в строителната практика.

В асфалтовата база може да има отделни складови фракции:

• по-едър трошен материал
• по-дребен агрегат
• пясъчна фракция
• минерален filler

От тях се дозира комбинирана минерална смес.

Следователно готовият асфалт не е:

„една фракция + битум“.

Той съдържа цял диапазон от размери.

Един пример:

ако видите обозначение на смес с номинален или горен размер около 11 mm, това не означава, че всички камъчета вътре са около 11 mm.

Има по-дребни частици.

Има значително по-фини.

Има минерален прах.

Точно тяхното съотношение образува градацията.

Как реално се измерва зърнометрията?

Не по цвят.

Не по това дали асфалтът изглежда „едър“.

И не с линийка върху едно камъче.

В лаборатория се използва комплект сита.

Пробата се разделя по размер и за всяко сито се определя каква част от материала преминава през него.

FHWA например има отделен лабораторен протокол за определяне на градацията на агрегата, извлечен от асфалтобетон: материалът преминава през последователни сита и резултатите се записват като процент по маса, преминал през всяко сито. (fhwa.dot.gov)

Това води до много полезен принцип:

Зърнометрията е измерима характеристика. Не е мнение на изпълнителя.

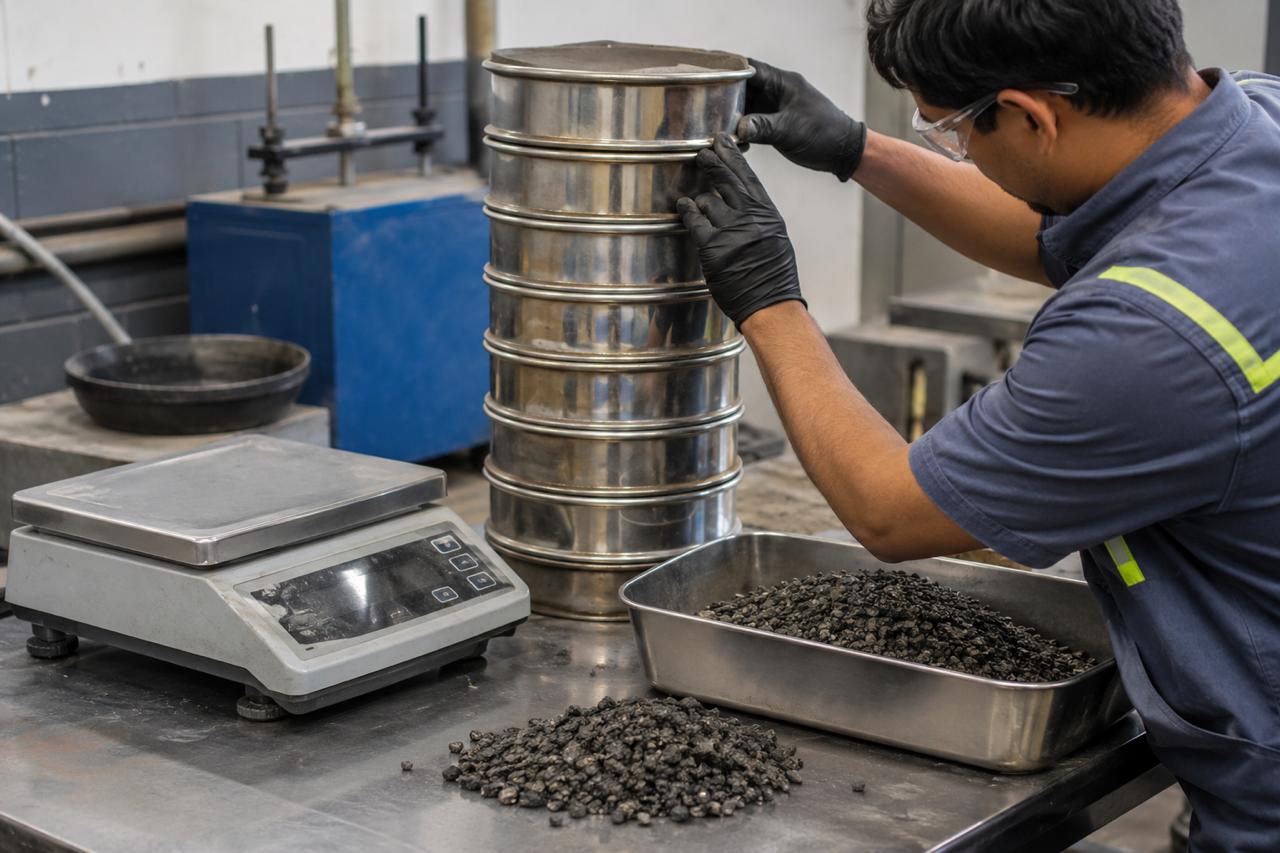

ЛАБОРАТОРИЯ · СИТОВ АНАЛИЗ

Какво вижда лабораторията, което клиентът не вижда?

Клиентът вижда:

черна настилка.

Лабораторията може да види:

точното разпределение по сита.

И това е огромна разлика.

Два материала могат визуално да изглеждат много близки, но единият да съдържа повече материал в определен междинен диапазон, другият — повече фини частици.

Това вече може да промени:

• уплътняемостта
• обема на кухините
• необходимото количество мастика
• повърхностната текстура
• чувствителността към сегрегация

Зърнометрията не определя сама всички тези характеристики.

Но влияе върху системата, в която те се формират.

Ситовата крива: „отпечатъкът“ на минералния скелет

Представете си графика.

По хоризонталната ос са размерите на ситата.

По вертикалната — процентът материал, който преминава.

Свързваме точките.

Получаваме крива.

Това вече ни показва много повече от фразата:

„сместа е дребнозърнеста“.

В техническата практика grading chart се използва именно за визуално сравнение на зърнометрии. Asphalt Paving Handbook например показва т.нар. 0.45 power chart, използван в Superpave системата, като начин за визуализиране на градацията. Това е установена инженерна методика: важна е цялата крива, не един размер. (Asphalt Paving Handbook)

Maximum size, NMAS и D: защо обозначенията объркват

В практиката съществуват различни технически стандарти, чиито термини често се смесват.

В американската Superpave система се използва понятието:

NMAS — Nominal Maximum Aggregate Size.

Asphalt Paving Handbook го определя спрямо ситото и количеството материал, задържано върху него. (Asphalt Paving Handbook)

В европейската терминология и продуктовите обозначения се използва D като горен размер в описанието на сместа.

Тези системи не трябва да се смесват механично.

Но базовото правило за всеки възложител е само едно:

Числото в името на сместа не означава, че сместа съдържа само една фракция с този размер.

То описва граница или характеристика на системата от размери.

А самата зърнометрия остава крива.

Едрият агрегат не означава автоматично по-висока носимоспособност

Една от най-разпространените заблуди е:

„По-едри камъни = по-здрав асфалт.“

Не.

Едрите частици могат да участват в създаването на устойчив контактен минерален скелет.

Но поведението на настилката зависи едновременно от:

• градацията
• формата на зърната
• ъгловатостта
• повърхностната текстура
• битума
• дебелината на пласта
• обемните характеристики
• уплътняването
• основата
• и натоварването

Asphalt Paving Handbook специално посочва gradation, surface texture и angularity като основни агрегатни характеристики, влияещи върху уплътняемостта. (Asphalt Paving Handbook)

Затова въпросът:

„колко може да носи настилката?“

изисква да разгледаме цялата конструкция, а не само размера на агрегата.

Подробно сме го разгледали в ръководството за носимоспособността на асфалтовата конструкция.

Две еднакви зърнометрични криви могат ли да дадат различни смеси?

Да.

Представете си два агрегата със сходно разпределение по размер.

Но при единия частиците са по-заоблени и гладки.

При другия са натрошени, по-ъгловати и с по-грапава повърхност.

Зърнометричната крива може да бъде подобна.

Но поведението при уплътняване и контактът между частиците няма да бъдат абсолютно еднакви.

Asphalt Paving Handbook отбелязва, че по-ъгловатите и грапави частици увеличават съпротивлението при уплътняване, но могат да увеличат и триенето между частиците. (Asphalt Paving Handbook)

Това доказва още нещо:

Зърнометрията е ключова характеристика. Но никога не е единствената характеристика на агрегата.

Фините частици не са просто „за гладкост“

Другата популярна крайност е:

„едрите дават сила, дребните дават гладкост“.

Истината е по-интересна.

Финият агрегат участва в:

• запълването на пространството между по-едрите зърна
• структурата на сместа
• уплътняемостта
• текстурата
• обемните характеристики

Промяната на количеството материал в определени фини диапазони може да промени VMA и въздушните кухини. FHWA показва именно такива зависимости между градацията и обемните показатели на сместа. (fhwa.dot.gov)

Следователно повече фин материал не означава автоматично по-добре.

По-малко също не означава автоматично по-добре.

Търси се баланс.

Mineral filler: най-малките частици с голямо влияние

Под определен размер стигаме до много фината минерална част, наричана filler.

Filler-ът не е „циментът на асфалта“.

Асфалтът няма нужда от подобна аналогия.

Битумът е свързващото вещество.

Фините минерални частици взаимодействат с него и участват в образуването на мастиката.

Тяхното количество влияе върху обемните характеристики и поведението на сместа.

FHWA например показва, че промяна в количеството материал, преминаващ през най-финото контролно сито, може съществено да промени VMA. (fhwa.dot.gov)

Това е много по-точно от:

„Колкото повече минерален прах, толкова по-плътен асфалт.“

VMA: пространството, което не виждаме

Ето къде зърнометрията започва да става наистина интересна.

Между минералните частици има пространство.

Това е свързано с показателя:

VMA — Voids in Mineral Aggregate.

Грубо казано, това е пространството между агрегатните частици в уплътнената структура, което включва мястото за ефективния битум и въздушните кухини.

Тоест ситовата крива не е просто картинка.

Тя влияе на начина, по който частиците могат да се подредят и какво пространство остава между тях.

FHWA използва VMA като основна обемна характеристика при проектирането и контрола на асфалтови смеси. (fhwa.dot.gov)

Но тук има важна граница:

VMA не е същото като зърнометрията.

То е резултат от системата:

градация + форма на агрегата + подреждане + уплътнена структура.

Правилната зърнометрия не гарантира правилна плътност

Това трябва да остане много ясно.

Можем да произведем отлична рецептура.

Да я проверим лабораторно.

И зърнометричната крива да бъде точно там, където трябва.

Но после сместа стига до обекта.

Ако бъде:

• сегрегирана
• разстлана неравномерно
• охладена прекалено
• или лошо уплътнена

готовата настилка пак може да има проблем.

Тоест:

Зърнометрията описва материала. Уплътняването описва как сме превърнали този материал в настилка.

Затова броят преминавания на валяка не може да се извежда само от зърнометрията.

Общите технологични проблеми са разгледани отделно в статията за грешките при асфалтиране.

Най-големият практически риск: сегрегация

Асфалтовата база произвежда смес с правилна рецептура.

Камионът тръгва.

И някъде между базата и валяка минералният скелет започва да се разделя.

По-едрите частици се концентрират локално.

В друга зона има повече фин материал.

Това е сегрегация.

Asphalt Institute посочва множество точки, при които тя може да възникне — още от складирането на агрегатите и транспорта им в базата до силозите, товаренето на камиона и последващата работа. (Asphalt Institute)

Практическият извод е важен:

Не е достатъчно лабораторната рецептура да е правилна. Тя трябва да остане равномерна до момента на уплътняването.

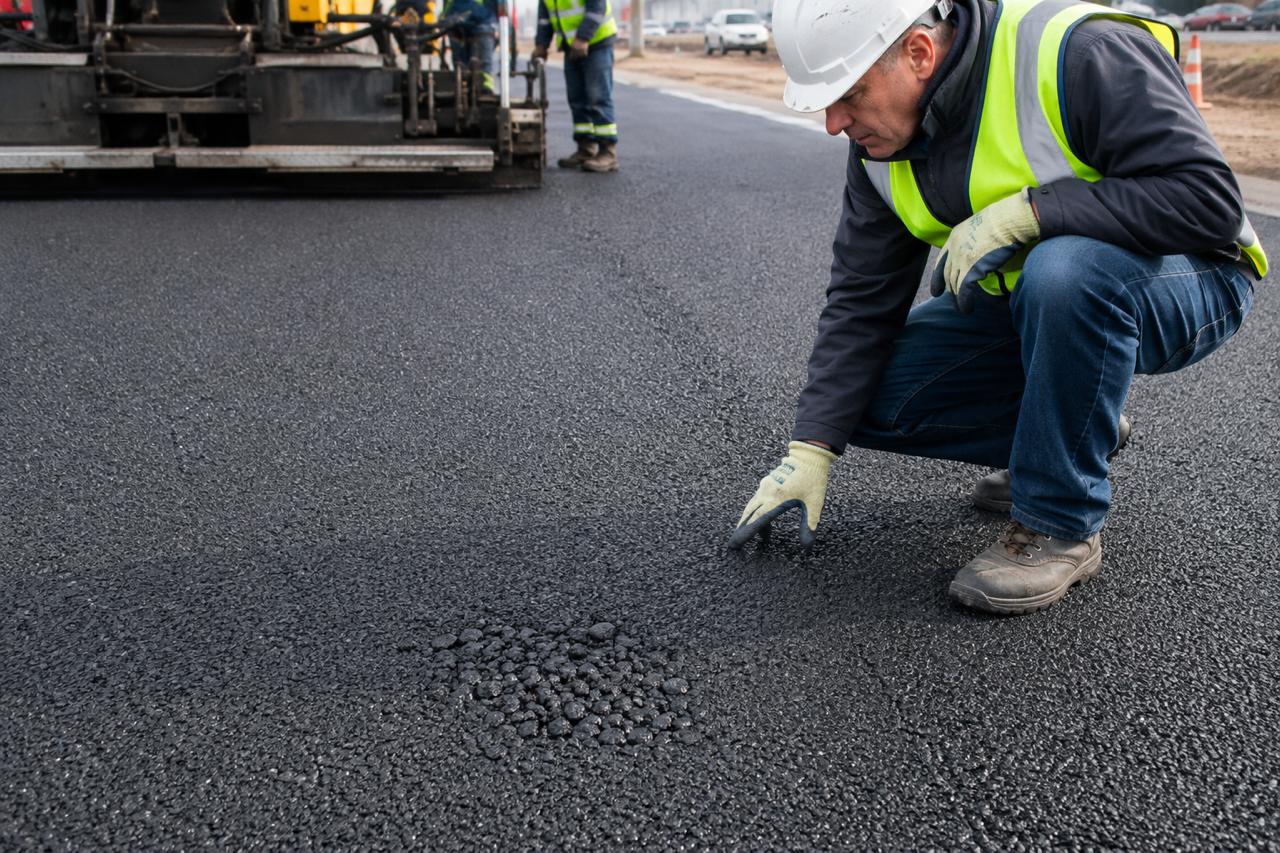

СЕГРЕГАЦИЯ · ЛОКАЛНА ЗОНА

Как сегрегацията изглежда на реален обект?

Не винаги като огромен дефект.

Понякога виждате само една зона:

• по-груба от съседната
• с повече видими едри частици
• с по-отворена текстура
• или различна на цвят и структура

Това може да бъде сигнал.

Но не е достатъчно за лабораторна диагноза.

От снимка можем да кажем:

„Тук има причина да проверим.“

Не можем да кажем:

„Тук точно 6,3% от дадена фракция липсват.“

За това трябва проба.

Може ли асфалтовата смес да се провери след полагането?

Да.

При необходимост се взема материал от готовата настилка.

След подходящо лабораторно отделяне на битумното свързващо вещество минералният материал може отново да бъде подложен на ситов анализ.

FHWA има отделен протокол точно за определяне на gradation of aggregate extracted from asphaltic concrete. (fhwa.dot.gov)

Тоест:

Дори след полагането зърнометрията не се превръща в мистерия. Тя може да бъде проверена.

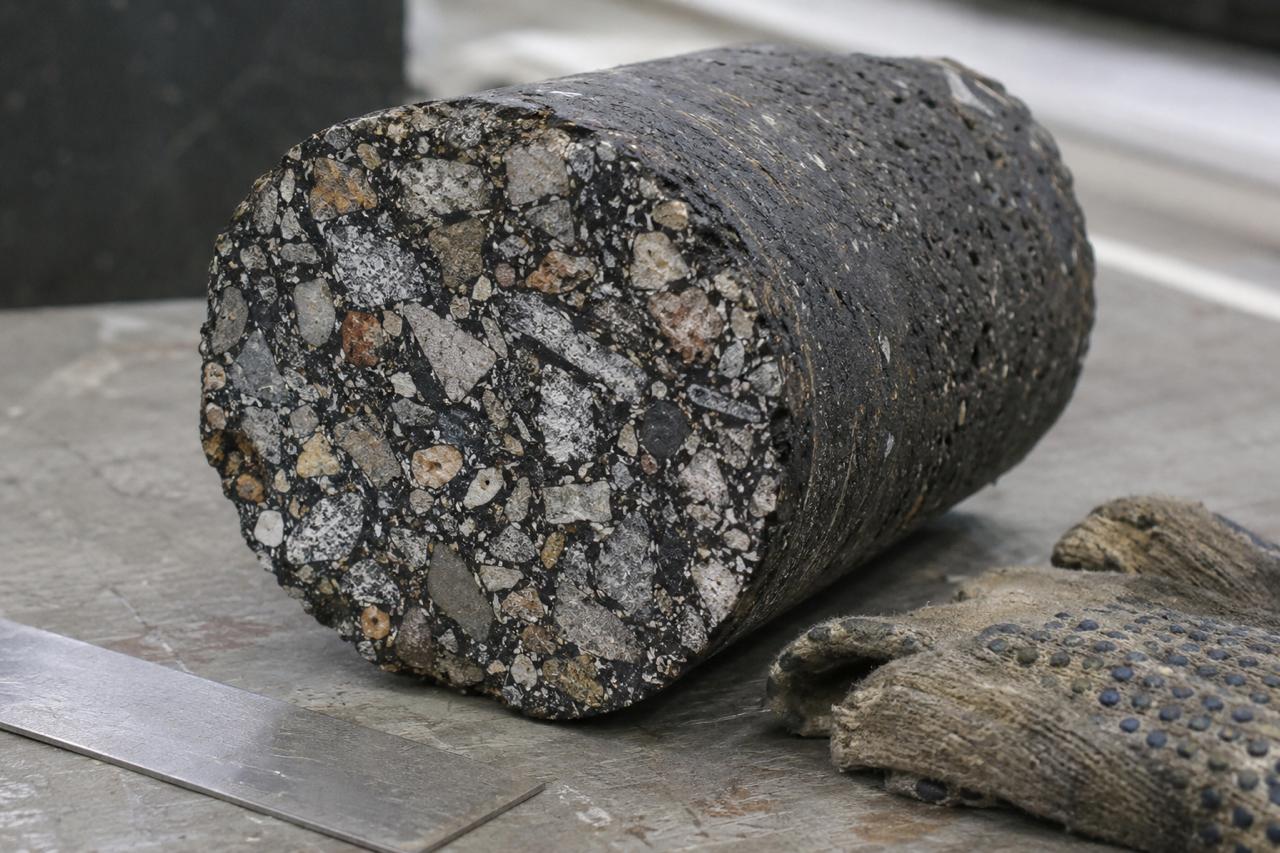

КЕРН · МИНЕРАЛЕН СКЕЛЕТ

Какво може да ни покаже един керн — и какво не може?

Кернът е много полезен.

На разреза може визуално да се види:

• структурата на пласта
• различни размери минерални частици
• локална еднородност
• дебелината

Но само разрезът на керна не дава точната зърнометрична крива.

Това е важно разграничение.

Снимката може да покаже минералния скелет.

Лабораторията измерва неговата градация.

Една рецептура от базата и реалната настилка са две различни проверки

Ако искаме да проверим какво е трябвало да бъде произведено, гледаме рецептата и документацията от асфалтовата база.

Ако искаме да знаем какво реално се намира в определена зона на готовата настилка, при спор или техническа необходимост проверяваме проба от обекта.

Това разграничение спира много безсмислени спорове:

„В документа пише правилната смес, значи настилката е правилна.“

Документът доказва едно.

Обектът може да изисква друга проверка.

Какво трябва да пише в офертата или техническото описание?

Не:

„Качествен асфалт.“

Не:

„Хубава дребна фракция.“

Не:

„Най-здравият асфалт.“

Тези фрази практически нищо не доказват.

По-полезно е да бъде ясно:

• какъв тип асфалтова смес е предвиден
• за кой пласт
• какво е неговото обозначение
• каква дебелина се предвижда
• от коя база ще бъде доставен
• и по каква проектна/техническа спецификация се изпълнява

Тогава въпросът:

„Каква фракция ще сложите?“

се превръща в значително по-силен:

„Каква точно смес е предвидена за този пласт и защо?“

Какво означава това при частен двор?

При частните дворове няма универсална рецепта.

Не съществува:

„една фракция за всички дворове“.

Два двора могат да имат различни:

• основи
• гаражни подходи
• наклони
• натоварване
• ръбове
• детайли
• дебелини и функции на пластовете

Затова изборът трябва да започне от задачата.

Не от въпроса:

„Коя е най-фината смес?“

Ако вече сте минали отвъд техническата тема за зърнометрията и планирате самия обект, следващата страница е асфалтиране на двор.

А при паркинг?

Паркингът също не се проектира с правилото:

„повече коли = по-едра фракция“.

Тук имаме:

• повтарящи се натоварвания
• спиране
• завиване
• маневри
• понякога бусове
• понякога товарни зони
• понякога различни натоварвания в различни части

Това изисква конструктивно решение.

Сместа и нейната зърнометрия са част от него — не цялото решение.

За самата конструкция и изпълнение има отделна страница за асфалтиране на паркинг в София.

Защо един AC 11 може да не е същият като друг AC 11?

Еднаквото обозначение не означава непременно идентични всички характеристики.

Две смеси от една категория могат да се различават по:

• точната grading curve
• произхода на агрегата
• формата и текстурата на частиците
• съдържанието и вида на битума
• добавките
• обемните показатели
• конкретната job mix formula

Затова надписът върху документа е важен.

Но не трябва да се превръща в:

„Щом пише AC 11, вече знаем всичко.“

Не знаем.

Зърнометрията и битумът: кой е по-важен?

Това е грешно зададен въпрос.

Не е коректно да използваме твърдението:

„зърнометрията е 50%, битумът е 50%“.

Няма инженерна формула, която разпределя качеството така.

Минералният скелет и битумното свързващо вещество трябва да работят заедно.

Именно затова градацията се проектира като част от цялостната mix design процедура.

Ролята на свързващото вещество вече е отделена в статията за това как битумът влияе върху асфалта.

Осем твърдения за фракциите, които са червен флаг

1. „Колкото по-едър камъкът, толкова по-здрав асфалтът.“ Не. Размерът е само един фактор.
2. „За двор винаги се използва една и съща смес.“ Не. Обектите имат различна задача.
3. „За паркинг просто трябва по-едра фракция.“ Не. Трябва да се проектира конструкцията.
4. „Повече filler означава по-плътна и по-добра настилка.“ Не автоматично.
5. „Грубата повърхност доказва лоша смес.“ Не.
6. „Много гладката повърхност доказва премиум качество.“ Също не.
7. „От една снимка можем да кажем точната зърнометрия.“ Не. Точната градация се измерва.
8. „Щом рецептата на базата е правилна, няма как да има проблем.“ Има — например сегрегация при производство, транспорт или полагане.

Има ли „най-добра зърнометрия за София“?

Не.

Не съществува универсално правило:

„най-добрата фракция за София е...“

София не е една строителна площадка.

Един частен двор в Бояна и паркинг в Люлин могат да имат напълно различна:

• основа
• натоварване
• геометрия
• достъп
• дебелина
• конструкция

Кварталът не избира зърнометрията.

Функцията на пласта и конкретният проект я определят.
